HINTS AND KINKS’ (I TRUCCHETTI DELL’OM SCALTRO)
Capita di voler costruire un trasformatore con il binocolo di ferrite o anche un più semplice toroide.
Non mi perdo a dire quante spire ci vogliono, oppure se il nucleo è adatto. Questo chi lo vuol fare lo sa già.

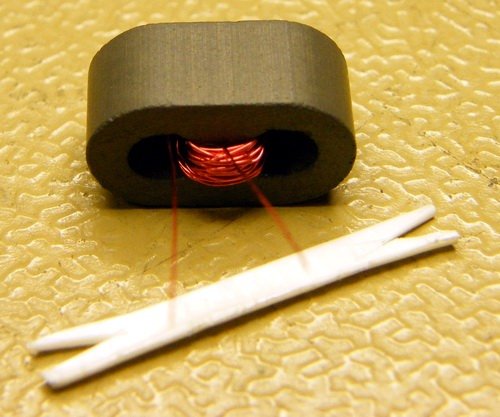

Piuttosto è facile che si desista perché il filino di rame smaltato si annoda e poi si perde il conto delle spire già avvolte, etc. etc. Nelle foto un trasformatore per cui ho usato circa 80 centimetri di filo da 0.15 per una quarantina di spire.

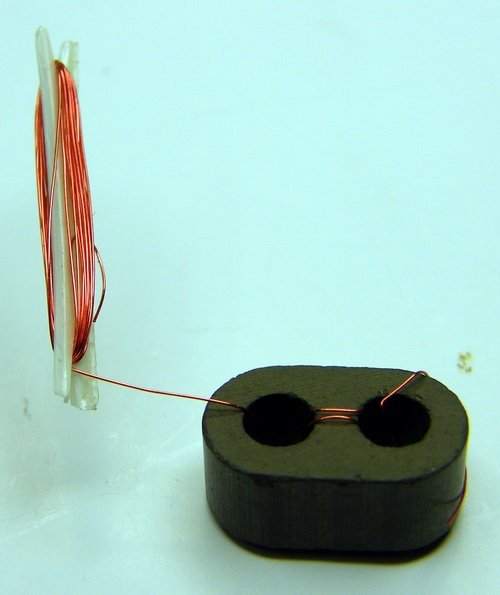

Il trucco è costruire una piccola spola, una “spoletta” usando un qualsiasi foglio di plastica rigida che sia tagliabile con le forbici di casa alle dimensioni giuste per passare dall’occhio della ferrite o del toroide. Così facendo in tre minuti si avvolge, senza impazzire.
Una volta tagliato il filo secondo la lunghezza prevista per le spire volute, prima si avvolgono un paio di spire sull’oggetto da avvolgere, poi si avvolge la spoletta partendo dal lato del filo lontano dall’oggetto.
Buon divertimento, Alessandro Frezzotti
